ООО ” МИМ “
Сварка металлоконструкций
ООО " МИМ" производит изготовление сварных металлических конструкций :
1. На чугунной плите 1,5х3 м мультисистемными полуавтоматами Kemppi 450 kps 4500 в среде защитных газов CO2, Ar, газовой смеси Ar+CO2 , других защитных газах в случае технологических требований Заказчика :
1.1 Mig/Mag полуавтоматическую сварку Al, Aisi, Ti, углеродистых сталей.
2. Аргонодуговую сварку Al, Aisi, Ti, Br, и других сплавов содержащих Cu, Al, Mg , углеродистых сталей.
3. Сварку электродами в т. ч. Al, Aisi, Ti, углеродистых сталей.
4. Например, изготавливаем массово :
4.1 Рекламные металлоконструкции ТАС ( театрально афишные стенды ).
4.2 Павильоны остановок ожидания городского транспорта ПОГТ.
4.3 Ванны гидроабразивной резки.
4.4 Манипуляторы для сварки и напыления ( габарит ДИП 500 L=5000 мм ).
4.5 Al и Aisi трапы и т. д. в зависимоти от заказа.
5. Любые другие металлоконструкции по чертежам, эскизам или образцам Заказчика.
5. 1 ООО " МИМ " по заявке Заказчика может самостоятельно разработать конструкцию или изделие.
ООО ” МИМ “

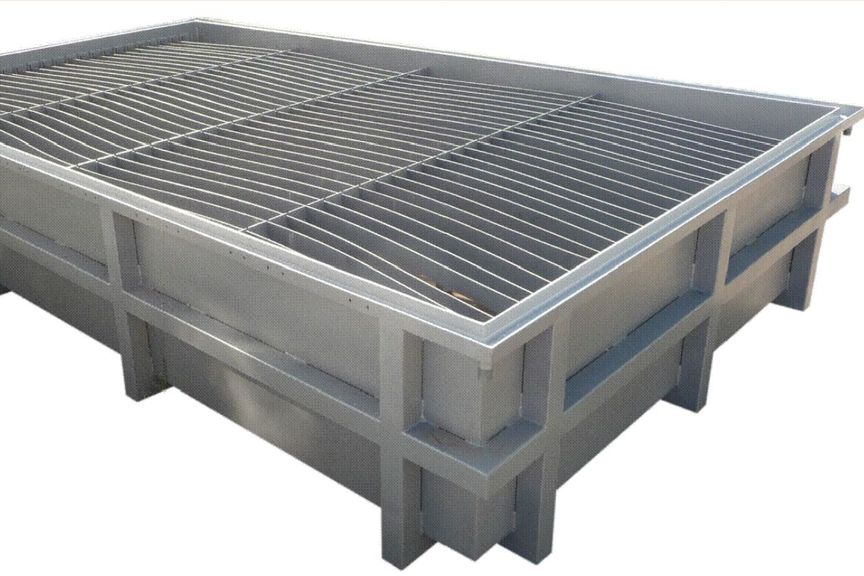

Сварка металлоконструкций.Ванна гидроабразивной резки. Изготовлена для чешского портала. Вся конструкция разработана и изготовлена ООО " МИМ" -- на основании эскиза на котором были указаны всего три размера : L=4500 mm, B= 2000 mm, H=700 mm.Материалы профильная труба 80х80х2,5 мм, швеллер№ 8
Использованое оборудование :
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Болгарка.
5. Метрологический контроль.
Совокупность с п.1 по п.5 обеспечило точность диагоналей 1,5 мм.
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Болгарка.
5. Метрологический контроль.
Совокупность с п.1 по п.5 обеспечило точность диагоналей 1,5 мм.
ООО ” МИМ “
Сварка металлоконструкций.Ванна гидроабразивной резки. Изготовлена для чешского портала. Вся конструкция разработана и изготовлена ООО " МИМ" -- на основании эскиза на котором были указаны всего три размера : L=4500 mm, B= 2000 mm, H=700 mm.Материалы профильная труба 80х80х2,5 мм, швеллер№ 8
Использованое оборудование :
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Болгарка.
5. Метрологический контроль.
Совокупность с п.1 по п.5 обеспечило точность диагоналей 1,5 мм.
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Болгарка.
5. Метрологический контроль.
Совокупность с п.1 по п.5 обеспечило точность диагоналей 1,5 мм.
ООО ” МИМ “
Рекламные металлоконструкции.

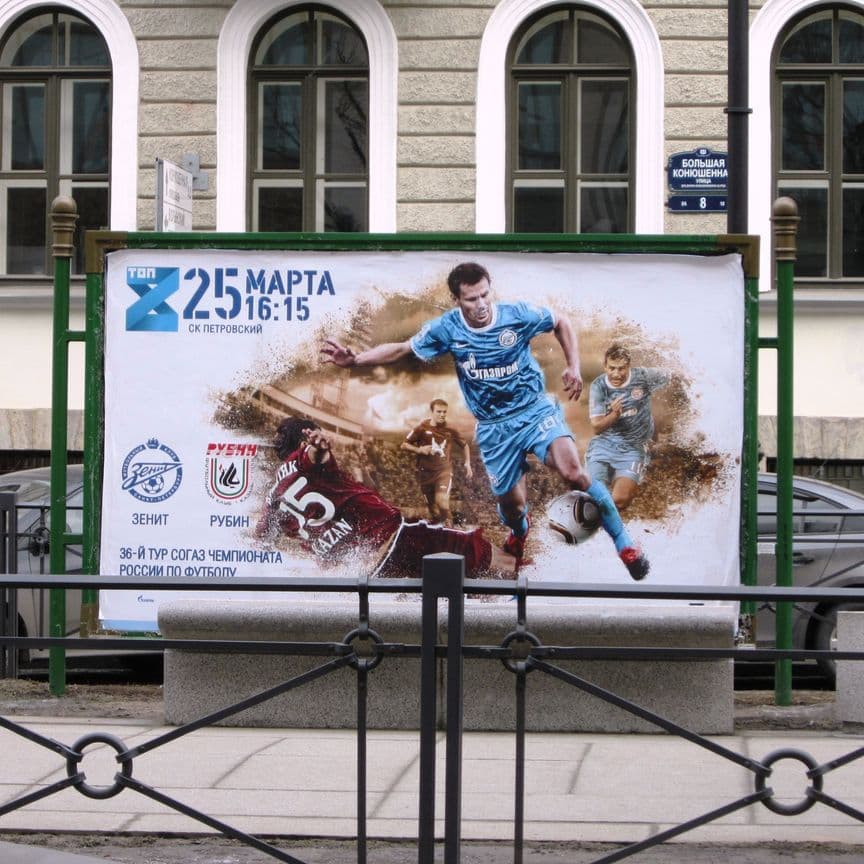

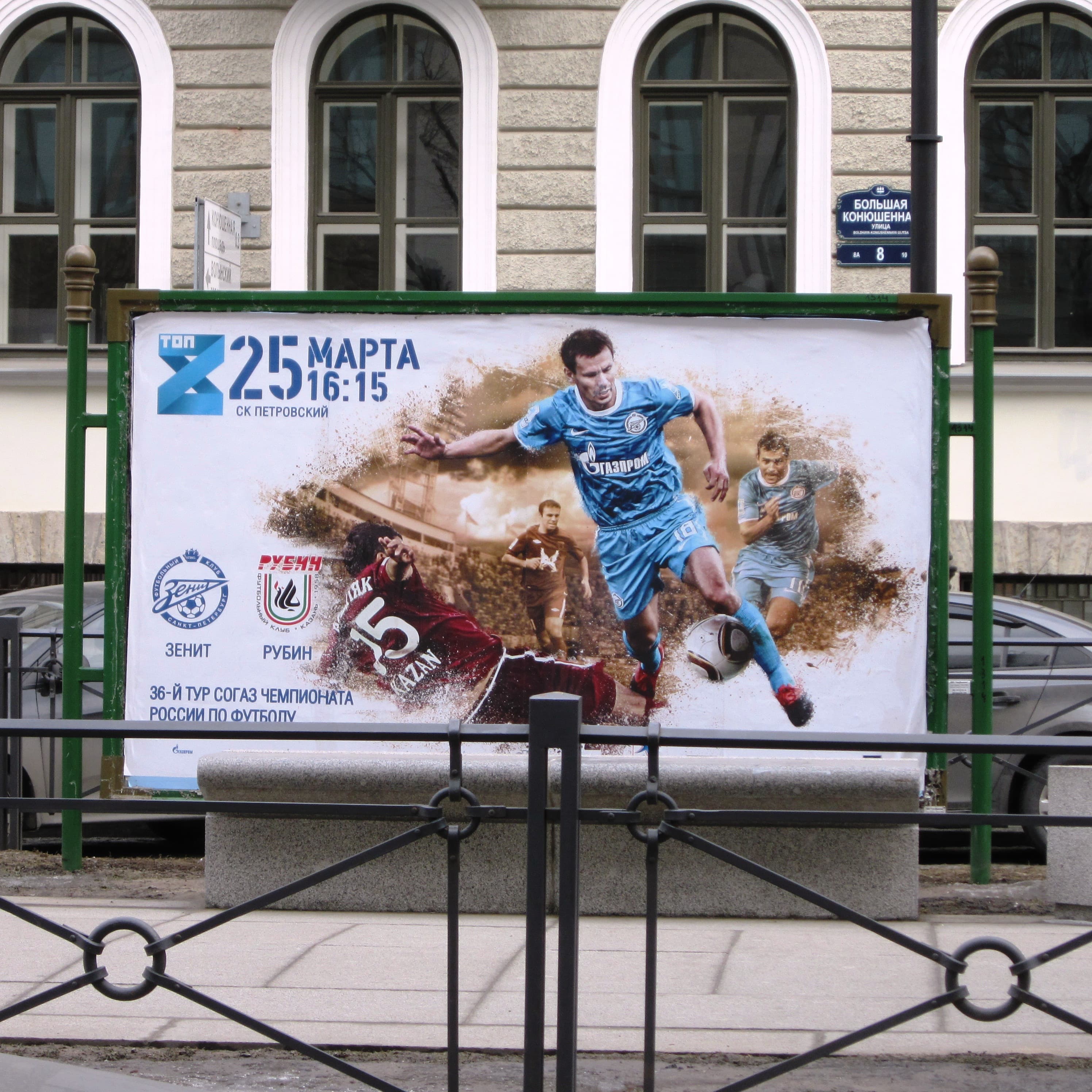

Театрально афишный стенд ( ТАС ) Питерский стандарт 1,8 х1,8 м.
Конструкция ТАС изготовленная на промышленном оборудовании в цеховых условиях, обеспечивает жёсткость и надёжность при эксплуатации щита, а дизайн элементов декора ТАС перекликается с элементами архитектуры эпохи классицизма г. Санкт-Петербурга, в результате этого он гармонично вписывается городскую среду.
Отдельно стоящий двухсторонний ТАС обшит оцинкованным листом с двух сторон. Поле обрамлено декоративным багетом ( рамкой ). Собранное поле прикручивается 4 болтами к кронштейнам столбов. Столбы имеют собственные пятки и монтируются на закладные резьбовые шпильки или анкера. Рама поля сварена из профильной трубы 20х40х1,5 мм. ТАС можно собрать прямо на месте эксплуатации, а в случае необходимости демонтировать в собранном виде, отпустив анкера и перевести в следующее место демонстрации рекламных материалов.
Использованое оборудование :
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Токарный станок с ЧПУ.
5. Вертикально сверлильный станок 2С 32.
6. Лазерная резка.
7. Гибочное оборудование.
8. Компрессор К2.
9. Болгарка, дрель, пневмозаклёпочник.
10. Метрологический контроль.
Совокупность с п.1по 10 обеспечивает точную повторяемость конструкции с допуском на размер диагонали рекламного поля 1,8х3 м +-- 1,5 мм.
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Токарный станок с ЧПУ.
5. Вертикально сверлильный станок 2С 32.
6. Лазерная резка.
7. Гибочное оборудование.
8. Компрессор К2.
9. Болгарка, дрель, пневмозаклёпочник.
10. Метрологический контроль.
Совокупность с п.1по 10 обеспечивает точную повторяемость конструкции с допуском на размер диагонали рекламного поля 1,8х3 м +-- 1,5 мм.
Ниже можно ознакомится с технологией сварки столбов к рекламным конструкциям, в частности к ( ТАС ) Питерский стандарт 1,8 х1,8 м.
Ниже можно ознакомится с технологией сварки столбов к рекламным конструкциям, в частности к ( ТАС ) Питерский стандарт 1,8 х1,8 м.
ООО ” МИМ “ Сварка столбов. Столб собран в кондукторе для приварки кронштейнов.Сварочные подкладки в местах прихватки кронштейнов обеспечивают отсутствие налипания грата и нагара на кондуктор и сварочную плиту. Осуществление такой операции в кондукторе на плоской чугунной плите с прижимом магнитными угольниками обеспечивает гарантированную точность позиционирования привариваемых деталей и минимизацию поводок от сварки. Такая технология обеспечивает простоту и точность сборки конечного изделия при монтаже -- поля и столбов, в данном случае Театрально афишного стенда ( ТАС ) 1,8х1,8 м.

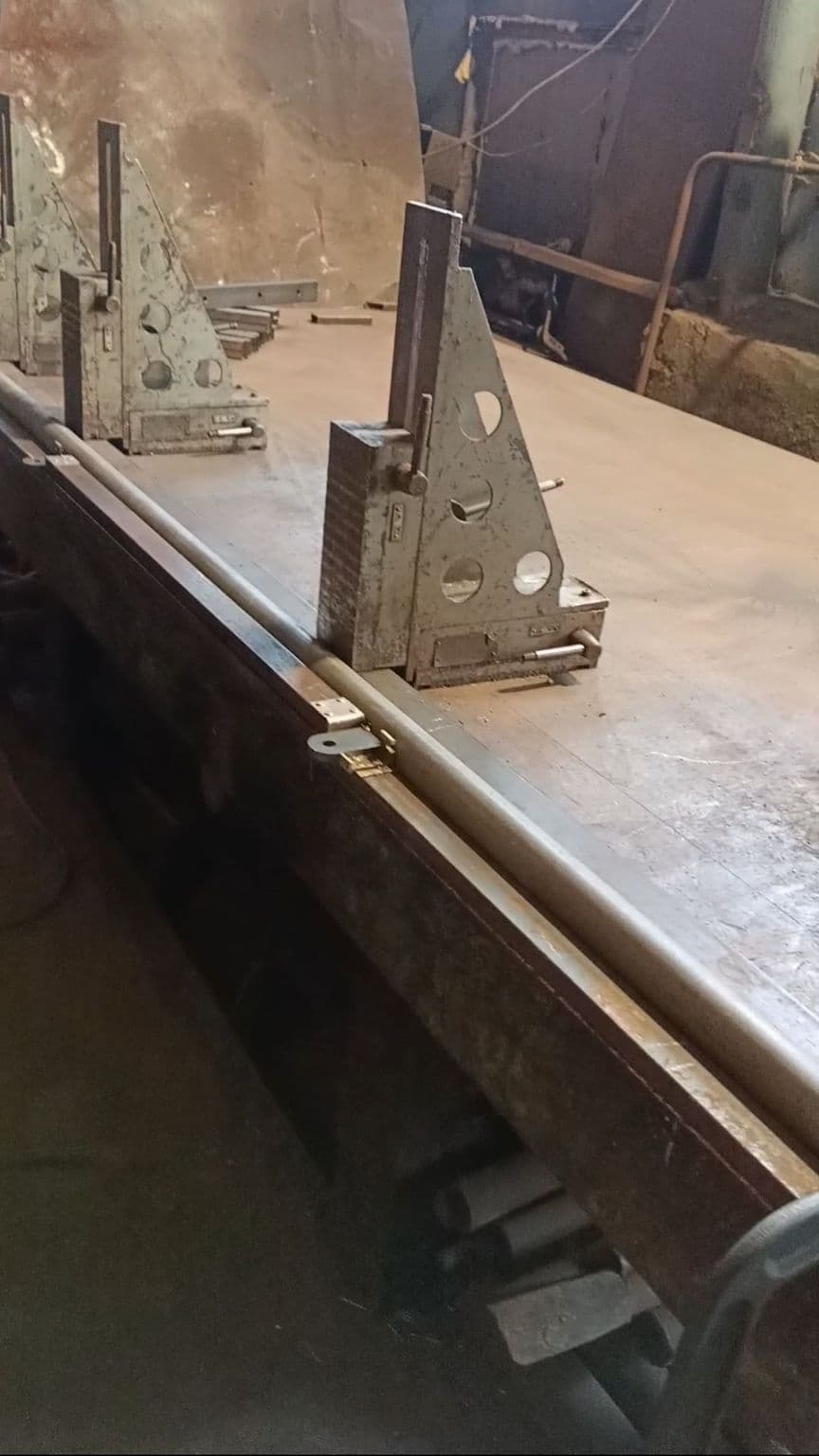

Столб собран в кондукторе для приварки кронштейнов.
Сварочные подкладки в местах прихватки кронштейнов обеспечивают отсутствие налипания грата и нагара на кондуктор и сварочную плиту. Осуществление такой операции в кондукторе на плоской чугунной плите с прижимом магнитными угольниками обеспечивает гарантированную точность позиционирования привариваемых деталей и минимизацию поводок от сварки. Такая технология обеспечивает простоту и точность сборки конечного изделия при монтаже -- поля и столбов, в данном случае Театрально афишного стенда ( ТАС ) 1,8х1,8 м.
фото 1

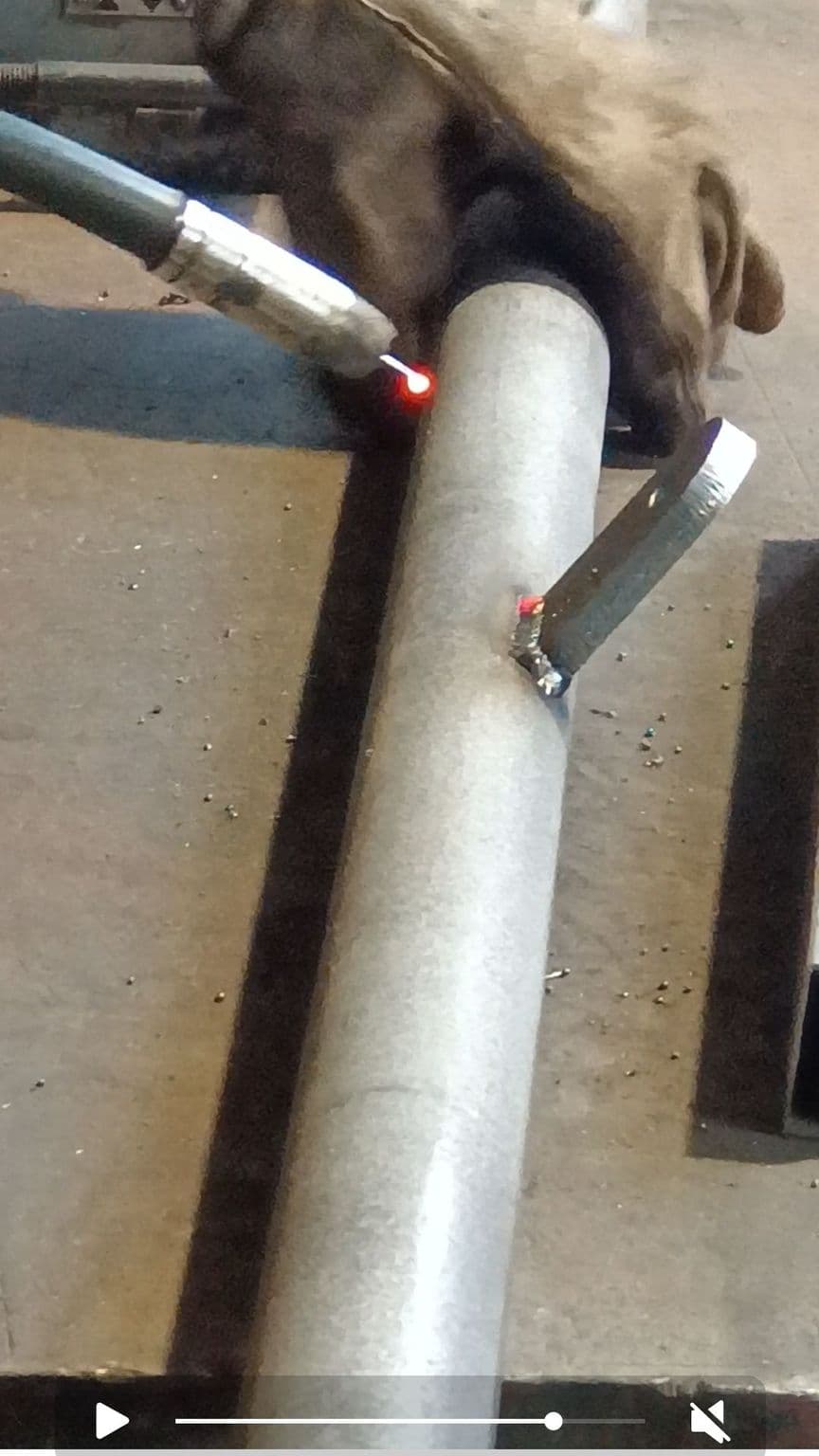

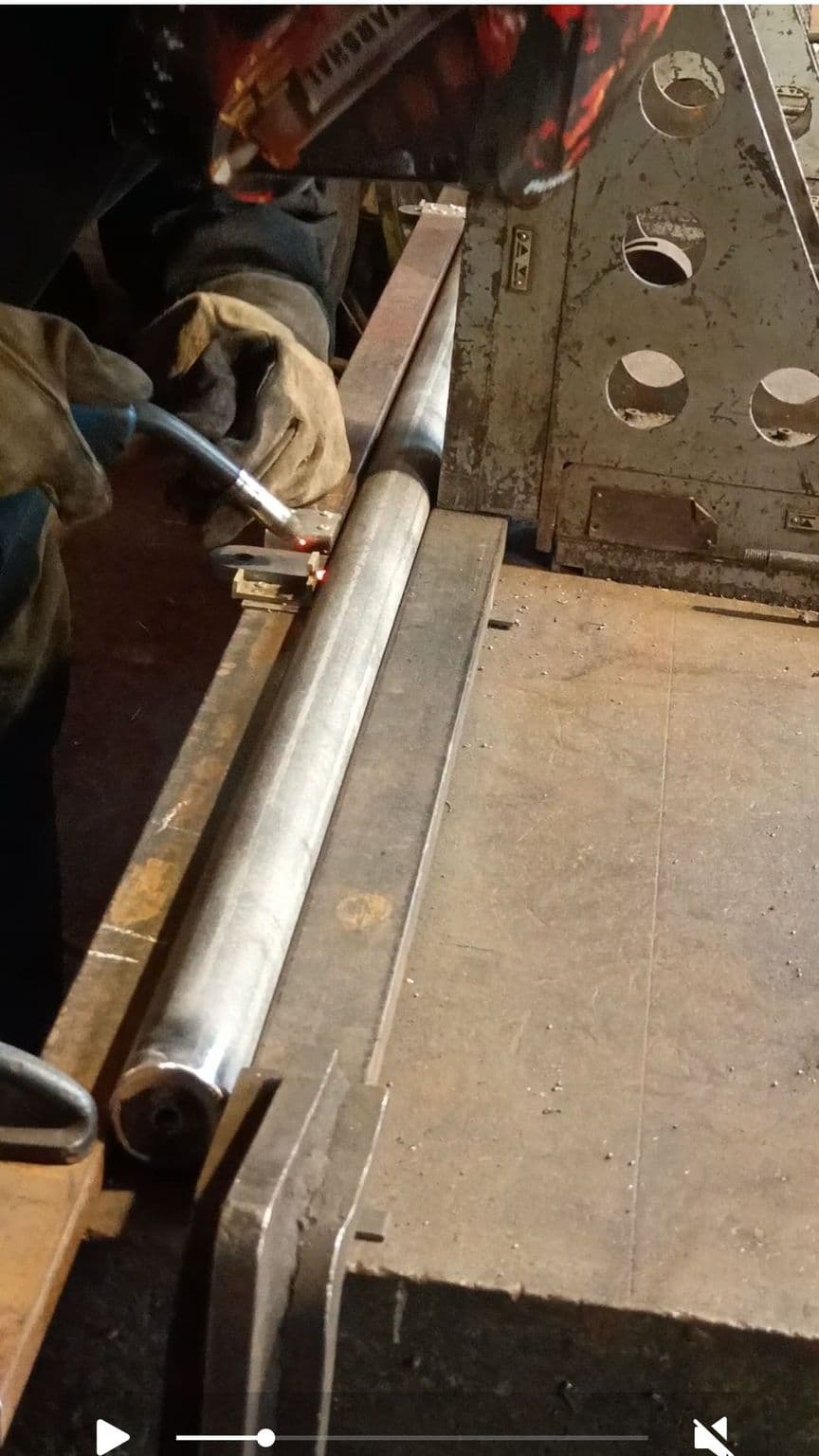

фото 2. Столб -- прихватывание кронштейнов полуавтоматической сваркой.
фото 3. Видео. Столб -- прихватывание кронштейнов полуавтоматической сваркой.
фото 4. Столб -- прихватывание и приварка второй стороны кронштейнов вне кондуктора полуавтоматической сваркой.

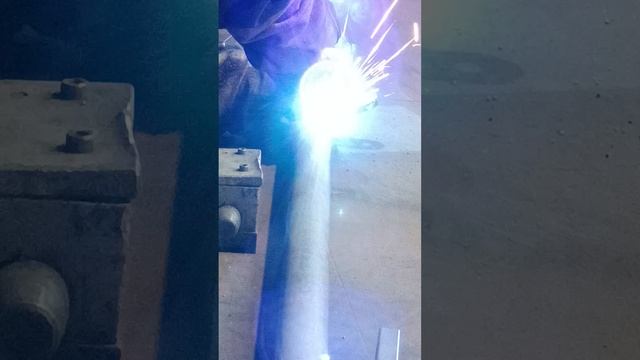

фото 5. Видео. Столб в сборе на роликах -- выполнены кольцевые швы пятки и заглушки.
фото 5. Видео. Столб в сборе на роликах -- выполнены кольцевые швы пятки и заглушки.
Использованое оборудование :
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Вертикально сверлильный станок 2С 32.
5. Лазерная резка.
6. Компрессор К2.
7. Болгарка.
8. Метрологический контроль.
Совокупность с п.1 по п. 8 обеспечивает точную повторяемость конструкции с отклонением от вертикали столба L=2300 мм +-- 5 мм, при этом следует учитывать, что за счёт технологии позиционирования в кондукторе удалось удалось дистанцироваться от не прямолинейности заготовок труб.

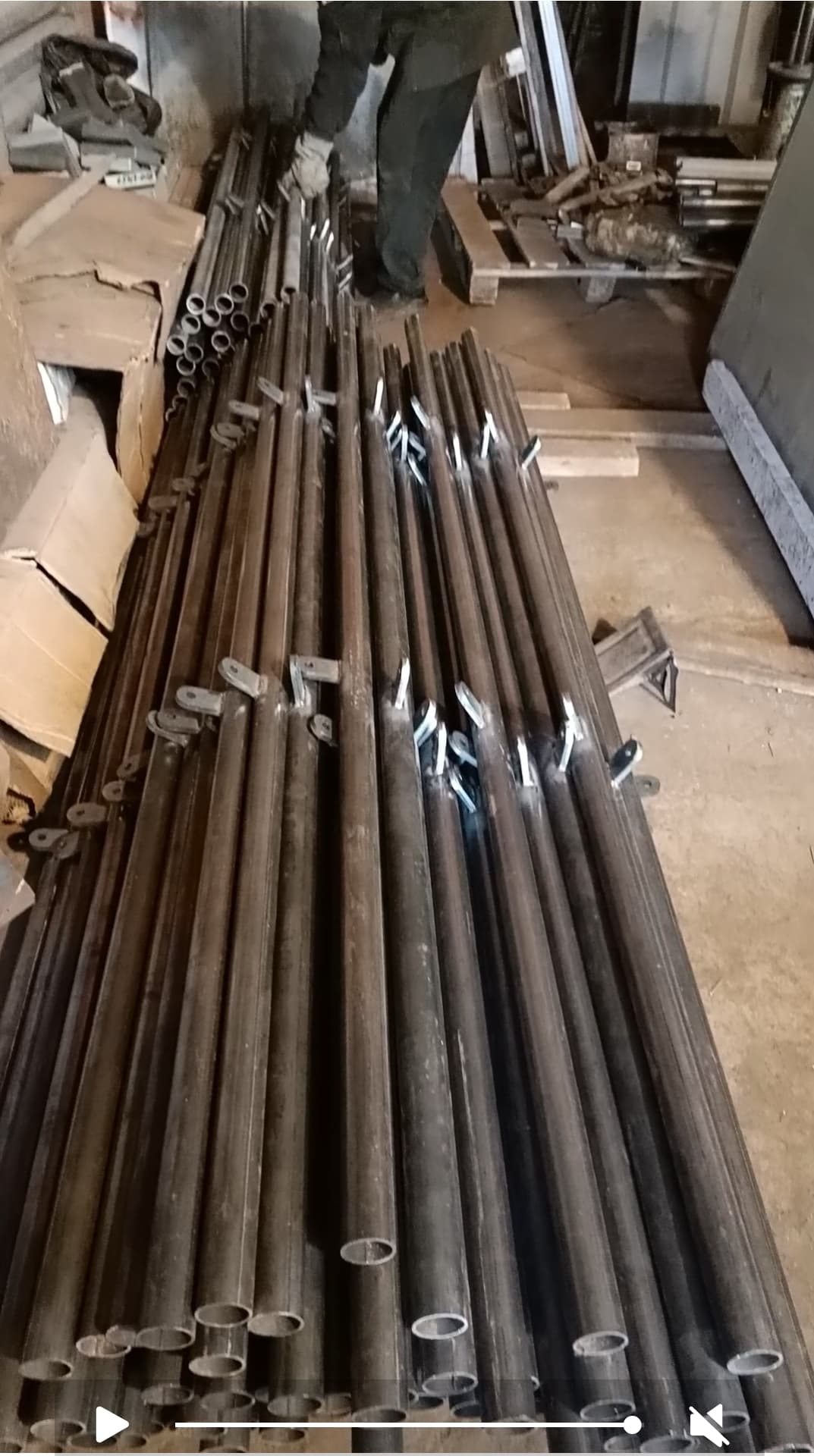

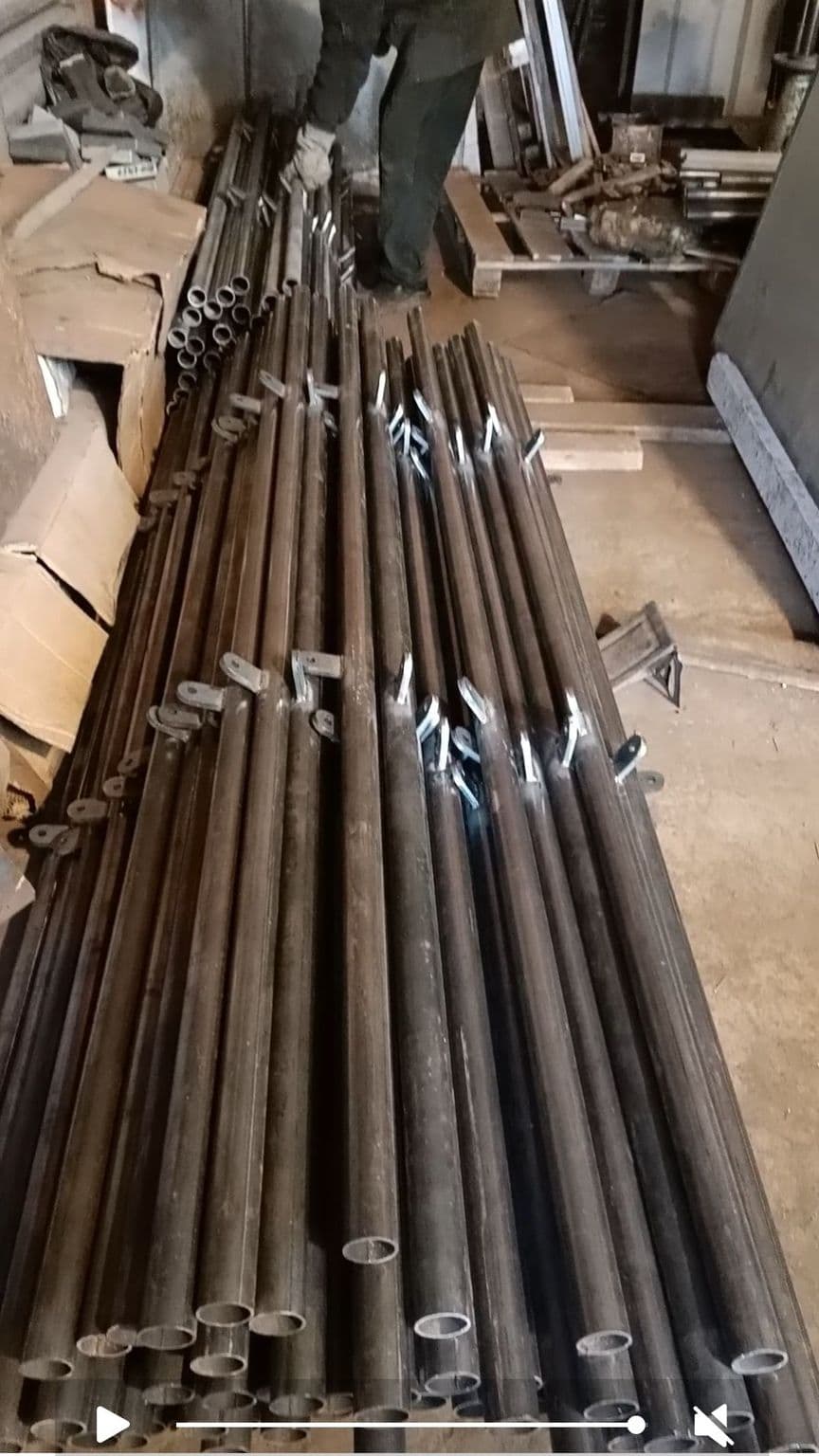

фото 6. Столб складирование.
фото 6. Столб складирование.
ООО ” МИМ “
Рекламные металлоконструкции.Театрально афишный стенд ( ТАС ) 1,8 х3 м. Конструкция ТАС изготовленная на промышленном оборудовании в цеховых условиях, обеспечивает жёсткость и надёжность при эксплуатации щита, а дизайн элементов декора ТАС перекликается с элементами архитектуры г. Санкт-Петербурга, в результате этого он гармонично вписывается городскую среду.Отдельно стоящий двухсторонний ТАС обшит оцинкованным листом с двух сторон. Поле обрамлено профильным декоративным багетом ( рамкой ). Места стыковки багета в углах ТАС декорированы пластиковыми уголками из АБС. Навершия столбов декорированы пластиковыми полусферами и пилонами из АБС. Собранное поле прикручивается 4 болтами к кронштейнам столбов. Столбы имеют собственные пятки и монтируются на закладные резьбовые шпильки или анкера. Рама поля сварена из профильной трубы 20х40х1,5 мм. ТАС можно собрать прямо на месте эксплуатации, а в случае необходимости демонтировать в собранном виде, отпустив анкера и перевести в следующее место демонстрации рекламных материалов.
ООО ” МИМ “
Рекламные металлоконструкции.Театрально афишный стенд ( ТАС ) 1,8 х3 м. Конструкция ТАС изготовленная на промышленном оборудовании в цеховых условиях, обеспечивает жёсткость и надёжность при эксплуатации щита, а дизайн элементов декора ТАС перекликается с элементами архитектуры г. Санкт-Петербурга, в результате этого он гармонично вписывается городскую среду.Отдельно стоящий двухсторонний ТАС обшит оцинкованным листом с двух сторон. Поле обрамлено профильным декоративным багетом ( рамкой ). Места стыковки багета в углах ТАС декорированы пластиковыми уголками из АБС. Навершия столбов декорированы пластиковыми полусферами и пилонами из АБС. Собранное поле прикручивается 4 болтами к кронштейнам столбов. Столбы имеют собственные пятки и монтируются на закладные резьбовые шпильки или анкера. Рама поля сварена из профильной трубы 20х40х1,5 мм. ТАС можно собрать прямо на месте эксплуатации, а в случае необходимости демонтировать в собранном виде, отпустив анкера и перевести в следующее место демонстрации рекламных материалов.
Использованое оборудование :1. Чугунная плита 1,5х3 м.2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.3. Леноточная пила Bianca 250.4. Токарный станок с ЧПУ.5. Горизонтально фрезерный станок 6Т12.6. Вертикально сверлильный станок 2С 32.7. Лазерная резка.8. Гибочное оборудование.9. Компрессор К2.10. Болгарка, дрель, пневмозаклёпочник.11. Метрологический контроль. Совокупность с п.1по 11 обеспечивает точную повторяемость конструкции с допуском на размер диагонали рекламного поля 1,8х3 м +-- 1,5 мм.
Рекламные металлоконструкции. Остановка ( ПОГТ ).ООО " МИМ" производит изготовление сварных металлических конструкций : 1. На чугунной плите 1,5х3 м мультисистемными полуавтоматами Kemppi 450 kps 4500 в среде защитных газов CO2, Ar, газовой смеси Ar+CO2 , других защитных газах в случае технологических требований Заказчика :1.1 Mig/Mag полуавтоматическую сварку Al, Aisi, Ti, углеродистых сталей.2. Аргонодуговую сварку Al, Aisi, Ti, Br, и других сплавов содержащих Cu, Al, Mg , углеродистых сталей.3. Сварку электродами в т. ч. Al, Aisi, Ti, углеродистых сталей.4. Например, изготавливаем массово : 4.1 Рекламные металлоконструкции ТАС ( театрально афишные стенды ).4.2 Павильоны остановок ожидания городского транспорта ПОГТ.4.3 Ванны гидроабразивной резки.4.4 Манипуляторы для сварки и напыления ( габарит ДИП 500 L=5000 мм ).4.5 Al и Aisi трапы и т. д. в зависимоти от заказа.5. Любые другие металлоконструкции по чертежам, эскизам или образцам Заказчика. 5. 1 ООО " МИМ " по заявке Заказчика может самостоятельно разработать конструкцию или изделие.
ООО ” МИМ “

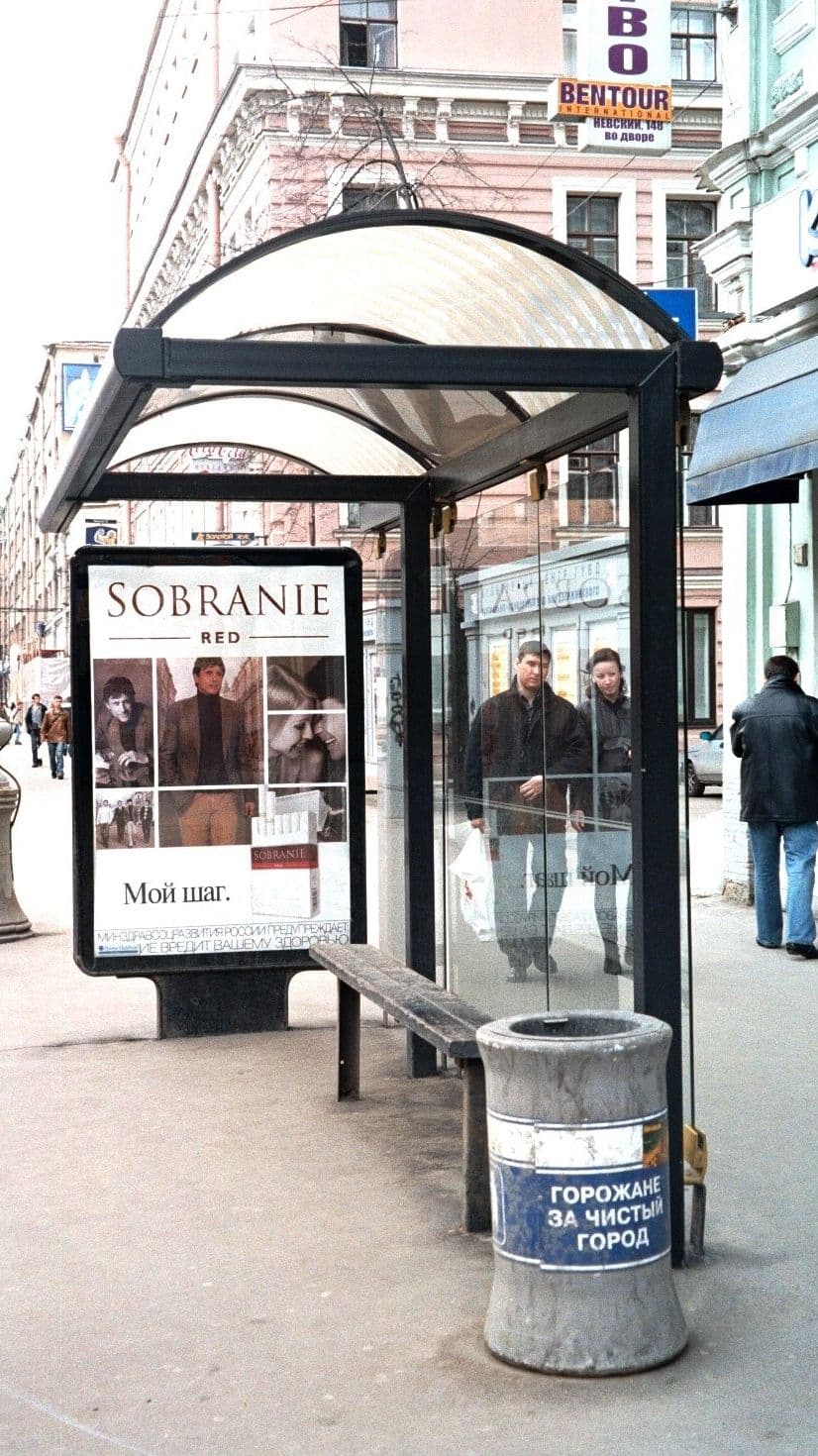

Фото №1 Остановка ( ПОГТ ) Санкт-Петербург Невский проспект ( Исполкомская ). Подробно смотрите в меню Рекламные металлоконструкции.
Пункт ожидания городского транспорта является точным аналогом англий-ской остановки. Крыша изготовлена из алюминиевого профиля. Верхние и нижние Al дуги крепятся к Al экструдированным желобам имеющим сложную коробчатую конструкцию. Остекление крыши произведено монолитным антивандальным бронзовым поликарбонатом с односторонней UV защитой. Между стёклами и дугами с двух сторон заложен уплотнитель из морозостойкой силиконовой финской резины. Вследствие этого исключены протечки осадков на пассажиров в процессе эксплуатации ПОГТ. Монолитный поликарбонат легко моется и обладает антивандальными свойствами, в отличие от сотового поликарбаната, в сотах которого неизбежно скапливается влага, что приводит к растрескиванию сотового поликарбоната зимой при отрицательных температурах и образования конденсата при положительных температурах, кроме того в сотах снаружи и внутри скапливается грязь, которую удалить полностью практически не возможно. Эксплуатирующие ПОГТ организации, при использовании ПОГТ конкурентов ООО " МИМ" , с неизбежным постоянством и безысходностью сталкиваются с невозможнос-тью противостоять антисоциальным элементам постоянно пробивающим крыши из сотового поликарбоната, что приводит к постоянным расходам материальных ресурсов на замену сотового поликарбоната не надлежащего вида.
В результате использования Al профиля крыши остеклённой монолитным поликарбонатом вес крыши составляет 30 килограмм, что позволяет её легко монтировать и демонтировать с борта газели монтажникам в количестве от 3 до 4 человек. Монтаж крыши осуществляется на Г- образные столбы изготовленные из стальной трубы 100х100х5, в торцах столбов с двух сторон имеются сливные отверстия, совпадающие с отверстиями на желобах. Поэтому вода с поликарбонатного остекления сливается в желоба, а по желобам с двух сторон поступает внутрь столбов и через выпускные отверстия столбов, расположенные при заглублении столбов на расстоянии 120 мм от нижнего уровня столбов уходит в грунт или канализацию ( при условии её наличия и прокладки соответствующих труб ).
Система отведения осадков обеспечивает комфортное нахождение пассажиров в зоне ПОГТ, без воздействия осадков.
Вес каждой консольной опоры составляет 35 кг.
Столбы и скамейка легко монтируются на закладные шпильки М16 мм залитые в монолитной железобетонной плите длиной 4300 ммх1300 ммх200 мм, прочность крепления конструкции к плите и вес плиты полностью исключают опрокидывание ПОГТ, за 25 лет эксплуатации ни одна ПОГТ не опрокинулся. Боковое остекление выполнено из закалённого стекла толщиной 10 мм, выдерживающего согласно ГОСТ удар мягкого тела весом 50 кг с расстояния 1 м. Боковое остекление закреплено в алюминиевых клипсах, смонтированных внизу на с-образных стальных кронштейнах толщиной 12 мм, а на верху ответные клипсы прикручиваются к желобам винтами с помощью гаек расположенных в т-образном пазу. ПОГТ комплектуется антивандальной скамейкой.
В случае необходимости, ПОГТ можно легко демонтировать открутив резьбовые соединения или целиком застропив всю конструкцию вместе с плитой переместить в другое место для дальнейшей эксплуатации.
Толщина плиты ПОГТ составляет 200 мм, что позволяет заглублять её на эту глубину без согласования со службами : водоканала, электроснабжения, связи, газоснабжения, кроме того монолитная плита ПОГТ позволяет производить поверхностный монтаж без заглубления, в случае невозможности или запрета на нарушение асфальтвого или другого покрытия.
Консольная конструкция ПОГТ является преимуществом для эксплуатации при установке на узких тротуарах, в особенности в районах старой застройки, так как не мешает прохождению пассажиров и других граждан.
Коробчатая форма сливов позволяет производить герметичную прокладку электрокабелей для питания дополнительного светового, информационного и рекламного оборудования.
Фото №1 Остановка ( ПОГТ ) Санкт-Петербург Невский проспект ( Исполкомская ). Подробно смотрите в меню Рекламные металлоконструкции.

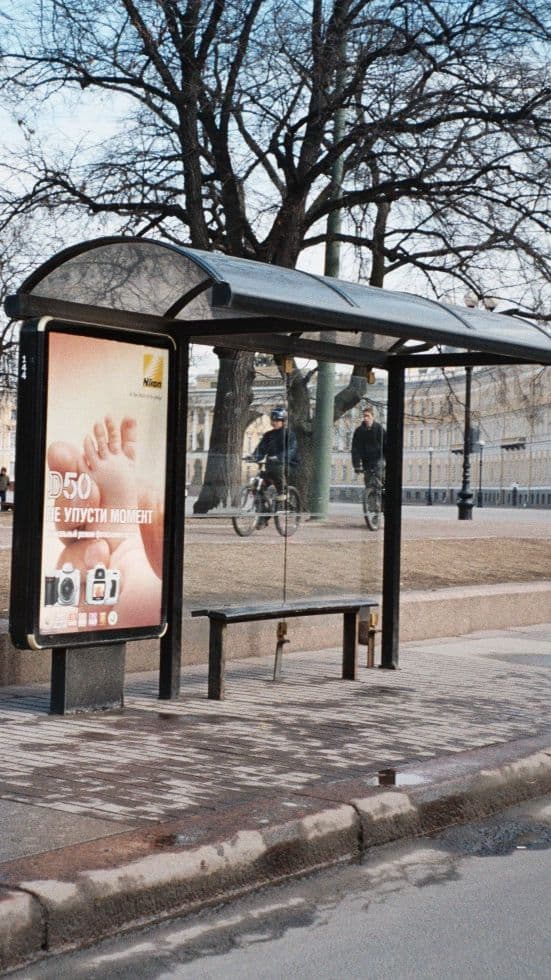

Фото №2 Остановка ( ПОГТ ) Санкт-Петербург Дворцовая площадь. Подробно смотрите в меню Рекламные металлоконструкции.

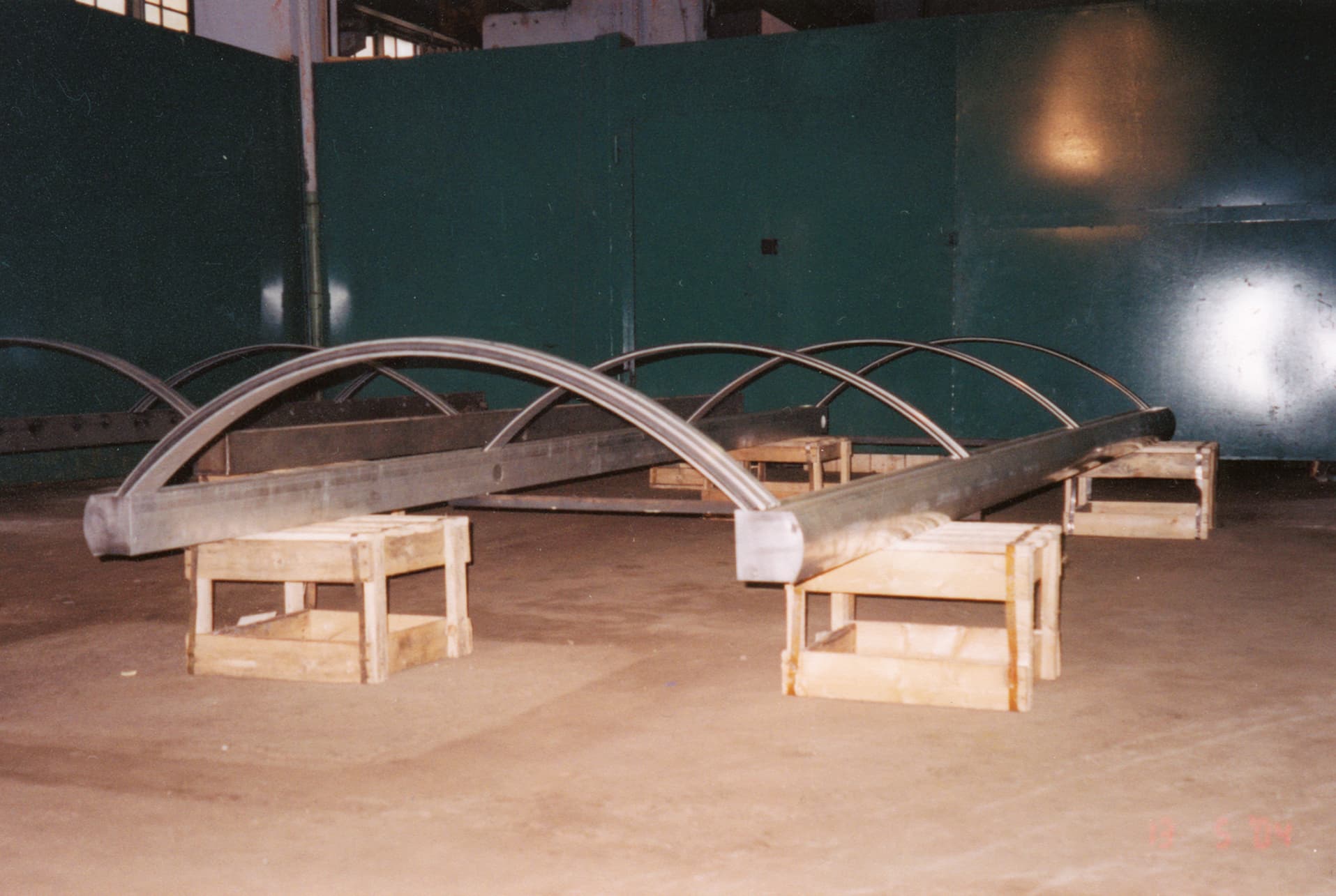

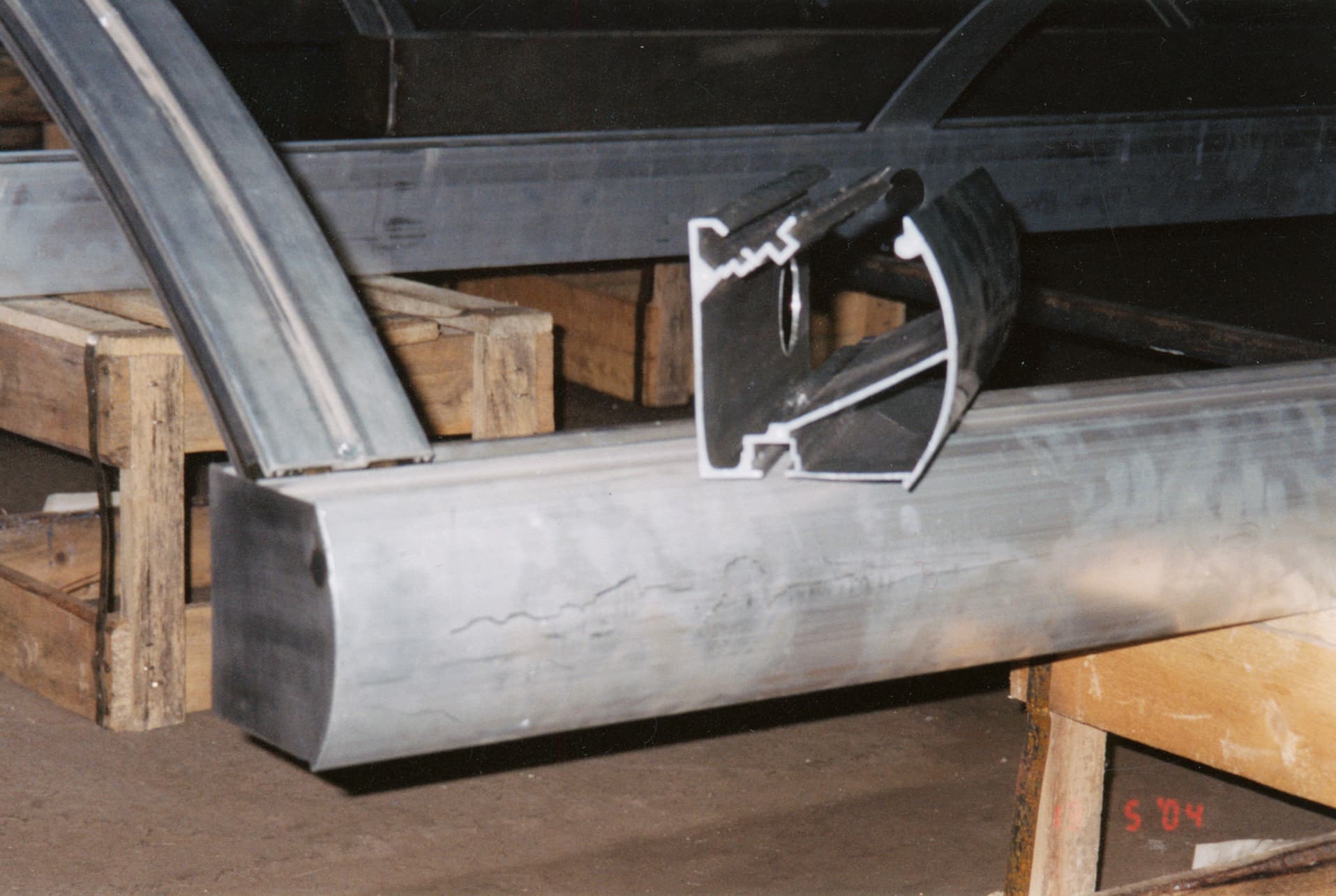

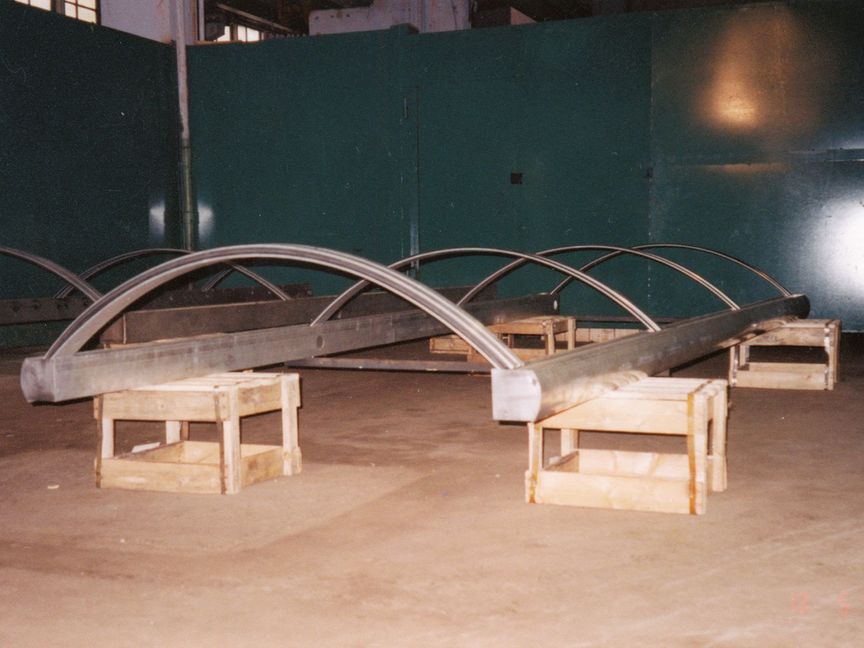

фото 3. Остановка ( ПОГТ ) каркас крыши сборка.

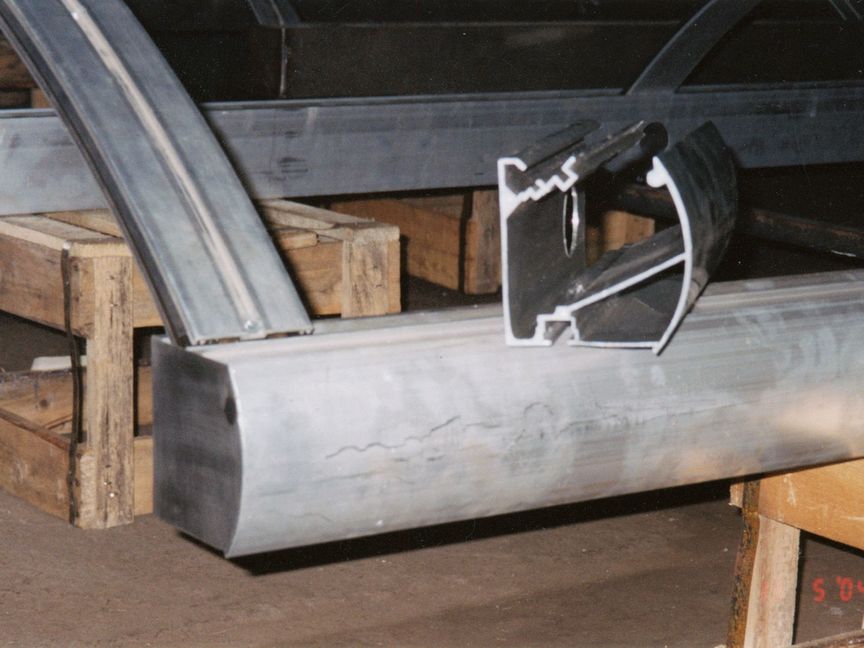

фото 4. Остановка ( ПОГТ ) каркас крыши сборка.

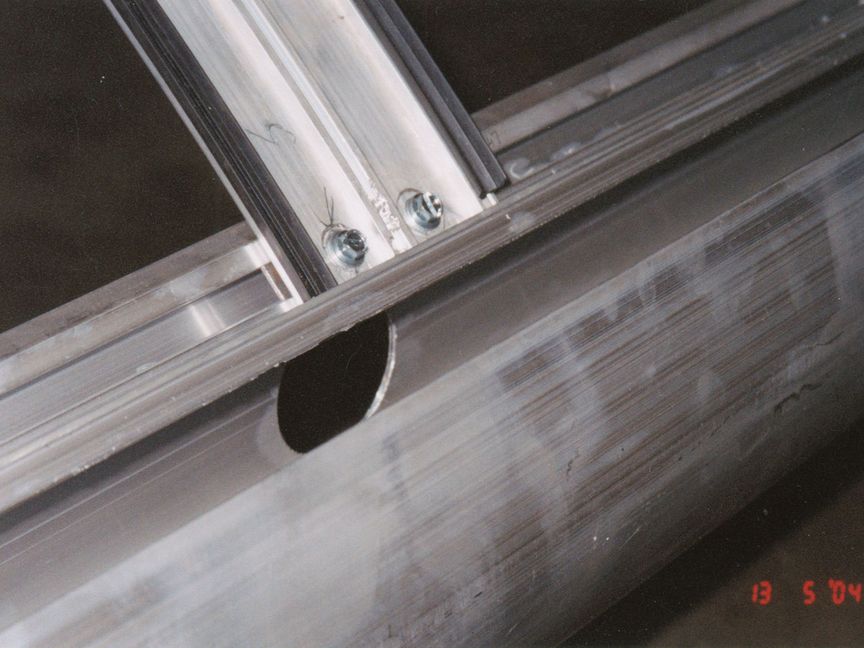

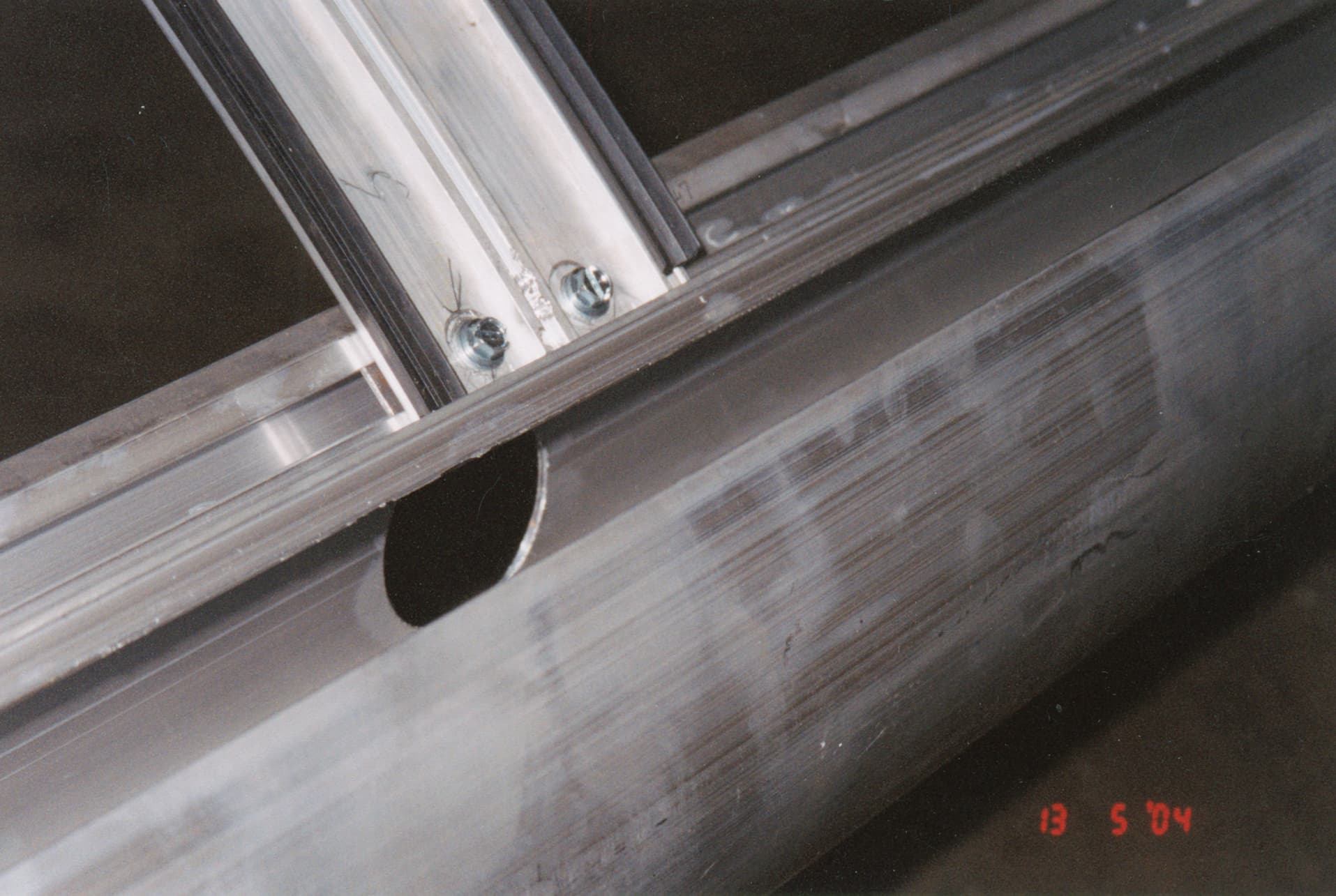

фото 4. Остановка ( ПОГТ ) каркас крепление дуги , отверстие в жёлобе, сборка.
ООО ” МИМ “
Рекламные металлоконструкции.

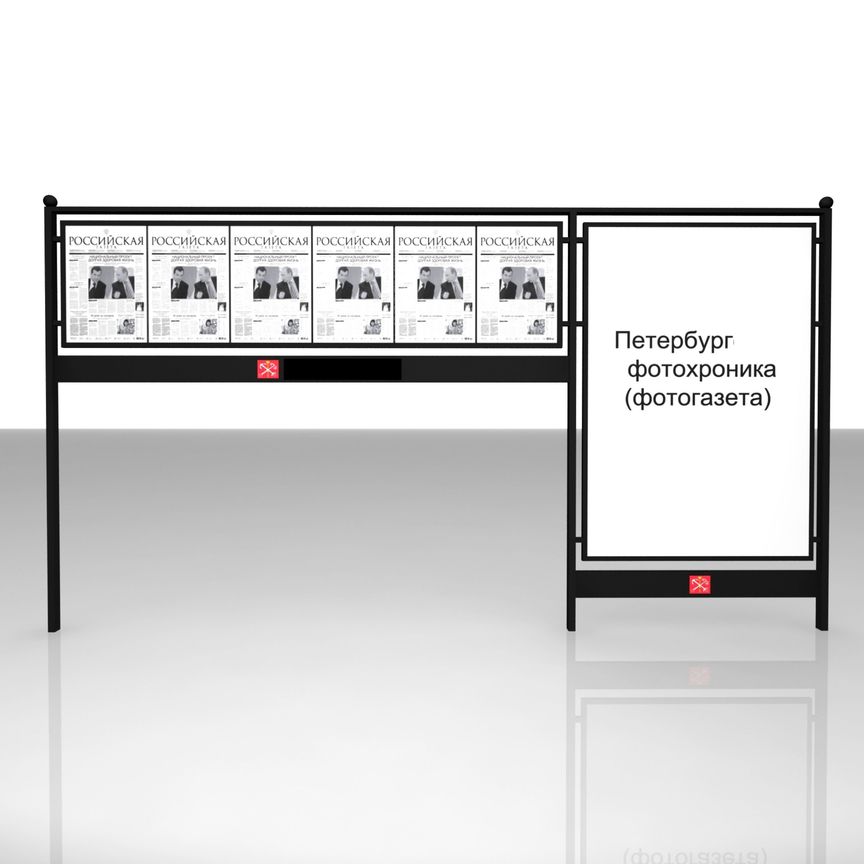

Фото Информационный Cтенд формат 7D ( ФИС7D ) --Петербург (420 мм х600 мм х6( окон ) + 1200х1800 мм ).
Конструкция "ФИС7D--Петербург"является стилизованным римейком на ещё деревянные Информационные Стенды, которые, начиная, с окон РОСТА Маяковского В. В. и фотохроники ТАСС устанавливались в городе на Неве. Конструкция "ФИС7D--Петербург" формат 7D, изготовленная на промышленном оборудовании в цеховых условиях отличается от монощитов конкурентов следующими преимуществами : 1. Состоит из семи самостоятельных модулей, позволяющих одновременно, в новостном режиме информировать от 7 до14 ( вторая сторона ) разноплановых событиях.2. В любом из модулей может быть оперативно произведена замена носителя информации -- в соответствии с изменением новостей.2. Жёсткость и надёжность при эксплуатации щита "ФИС7D--Петербург" формат 7D -- за счёт сотовый конструкции.3. Дизайн элементов декора "ФИС7D--Петербург" перекликается с элементами исторической ретроспективы архитектуры г. Санкт-Петербурга, Петрограда, Ленинграда и вновь г. Санкт-Петербурга, в результате этого он гармонично вписывается городскую среду.
4. Отдельно стоящий двухсторонний "ФИС7D--Петербург"обшит оцинкованным листом с двух сторон, что позволяет удвоить информационное взаимодействие.5. С двух сторон одновременно Поле обрамлено профильным декоративным багетом ( рамкой ). 6.Собранное поле легко прикручивается 4 болтами к кронштейнам столбов. 7. Столбы имеют собственные пятки и легко монти-руються на закладные резьбовые шпильки или анкера. Рама поля сварена из профильной трубы 20х40х1,5 мм. 8. "ФИС7D--Петербург" можно собрать прямо на месте эксплуатации, а в случае необходимости демонтировать в собранном виде, отпустив анкера и перевести в следующее место демонстрации рекламных материалов.9. Выское качество исполнения.
Использованое оборудование :
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Токарный станок с ЧПУ.
5. Вертикально сверлильный станок 2С 32.
6. Лазерная резка.
7. Гибочное оборудование.
8. Компрессор К2.
9. Болгарка, дрель, пневмозаклёпочник.
10. Метрологический контроль.
Совокупность с п.1по10 обеспечивает точную повторяемость конструкции с допуском на размер диагонали в полях рекламных окон +-- 1,5 мм.
4. Отдельно стоящий двухсторонний "ФИС7D--Петербург"обшит оцинкованным листом с двух сторон, что позволяет удвоить информационное взаимодействие.
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Токарный станок с ЧПУ.
5. Вертикально сверлильный станок 2С 32.
6. Лазерная резка.
7. Гибочное оборудование.
8. Компрессор К2.
9. Болгарка, дрель, пневмозаклёпочник.
10. Метрологический контроль.
Совокупность с п.1по10 обеспечивает точную повторяемость конструкции с допуском на размер диагонали в полях рекламных окон +-- 1,5 мм.
ООО ” МИМ “
Рекламные металлоконструкции.
Фото Информационный Cтенд формат 7D ( ФИС7D ) --Петербург (420 мм х600 мм х6( окон ) + 1200х1800 мм ).
Конструкция "ФИС7D--Петербург"является стилизованным римейком на ещё деревянные Информационные Стенды, которые, начиная, с окон РОСТА Маяковского В. В. и фотохроники ТАСС устанавливались в городе на Неве. Конструкция "ФИС7D--Петербург" формат 7D, изготовленная на промышленном оборудовании в цеховых условиях отличается от монощитов конкурентов следующими преимуществами : 1. Состоит из семи самостоятельных модулей, позволяющих одновременно, в новостном режиме информировать от 7 до14 ( вторая сторона ) разноплановых событиях.2. В любом из модулей может быть оперативно произведена замена носителя информации -- в соответствии с изменением новостей.2. Жёсткость и надёжность при эксплуатации щита "ФИС7D--Петербург" формат 7D -- за счёт сотовый конструкции.3. Дизайн элементов декора "ФИС7D--Петербург" перекликается с элементами исторической ретроспективы архитектуры г. Санкт-Петербурга, Петрограда, Ленинграда и вновь г. Санкт-Петербурга, в результате этого он гармонично вписывается городскую среду.
4. Отдельно стоящий двухсторонний "ФИС7D--Петербург"обшит оцинкованным листом с двух сторон, что позволяет удвоить информационное взаимодействие.5. С двух сторон одновременно Поле обрамлено профильным декоративным багетом ( рамкой ). 6.Собранное поле легко прикручивается 4 болтами к кронштейнам столбов. 7. Столбы имеют собственные пятки и легко монти-руються на закладные резьбовые шпильки или анкера. Рама поля сварена из профильной трубы 20х40х1,5 мм. 8. "ФИС7D--Петербург" можно собрать прямо на месте эксплуатации, а в случае необходимости демонтировать в собранном виде, отпустив анкера и перевести в следующее место демонстрации рекламных материалов.9. Выское качество исполнения.
Использованое оборудование :
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Токарный станок с ЧПУ.
5. Вертикально сверлильный станок 2С 32.
6. Лазерная резка.
7. Гибочное оборудование.
8. Компрессор К2.
9. Болгарка, дрель, пневмозаклёпочник.
10. Метрологический контроль.
Совокупность с п.1по10 обеспечивает точную повторяемость конструкции с допуском на размер диагонали в полях рекламных окон +-- 1,5 мм.
4. Отдельно стоящий двухсторонний "ФИС7D--Петербург"обшит оцинкованным листом с двух сторон, что позволяет удвоить информационное взаимодействие.
1. Чугунная плита 1,5х3 м.
2. Мультисистемный полуавтомат Kemppi 450 kps 4500 -- сварка производилась в среде защитных газов CO2.
3. Леноточная пила Bianca 250.
4. Токарный станок с ЧПУ.
5. Вертикально сверлильный станок 2С 32.
6. Лазерная резка.
7. Гибочное оборудование.
8. Компрессор К2.
9. Болгарка, дрель, пневмозаклёпочник.
10. Метрологический контроль.
Совокупность с п.1по10 обеспечивает точную повторяемость конструкции с допуском на размер диагонали в полях рекламных окон +-- 1,5 мм.
Адрес
г. Санкт-Петербург, ул. Бабушкина д. 64
Контакты
+7-921-348-56-61
+7-921-348-56-61 whatsApp
Заказывая изделия и услуги в ООО ” МИМ “ Вы ускоряете выпуск и увеличиваете объём продаж своей продукции.Не заказывая изделия и услуги в ООО ” МИМ “ -- просто проконсультируйтесь по технологическим вопросам.
